ИСП-спектрометр Ultima Expert

Специализированный инструмент исследовательского класса для решения сложнейших задач.

  • лучшее спектральное разрешение на рынке – менее 5 пм в диапазоне от 120 до 450 нм;
  • лучшие пределы обнаружения для реальных объектов;
  • единственный ИСП-спектрометр для количественного анализа микропримесей редкоземельных элементов (РЗЭ).

Сканирующий ИСП-спектрометр высокого разрешения Ultima Expert специализируется на решении наиболее сложных задач, недоступных для обычных ИСП-систем. Оптическая система с высокой светосилой, запатентованная система плазменного блока и горелка, оптимизированная для распыления растворов с высокой засоленностью, детектор с увеличенным динамическим диапазоном (HDD) – все эти особенности обеспечивают максимально возможные аналитические характеристики спектрального анализа. Как результат, по своим параметрам Ultima Expert превосходит любой из представленных на рынке аналогов.

Ultima Expert доступен в версии LT с облегченной комплектацией и ограниченным набором опций.

Основные области применения: анализ редкоземельных элементов (РЗЭ), особо чистых веществ, благородных металлов на микропримеси, полупроводниковых материалов, геологических объектов, масел на металлы износа, галогенов; прямой анализ концентрированных растворов (морской воды, концентрированных щелочных рассолов).


Ключевые преимущества Ultima Expert:

  • Вертикальное расположение горелки при радиальном наблюдении плазмы. Технология полного обзора плазмы обеспечивают высокую чувствительность и стабильность результатов анализа;
  • Твердотельный ВЧ генератор 40,86 МГц с обратной связью. Точность поддержания рабочей мощности менее 0,1 процента;
  • Вместительное и удобное рабочее пространство блоков подачи растворов и плазменного источника. Двухкоординатное перемещение горелки при горящей плазме;
  • Патентованный модуль горелки дополнительного покровного газа предназначен для минимизации матричных влияний в анализе высокосолевых растворов (до 300 г/л), а также для стабилизации сигнала и увеличения чувствительности щелочных элементов и большинства полуметаллов;
  • Спектральное разрешение менее 5 пм в диапазоне от 120 до 320 нм, что имеет большое значение для анализа объектов с богатым спектром;
  • Спектральное разрешение менее 6 пм до 450 нм, в системах с двойной дифракционной решеткой. Используется для анализа РЗЭ, благородных металлов и геологических объектов;
  • Высокочувствительная система детектирования на основе 2-х ФЭУ для УФ и видимого спектрального диапазона, с возможностью установки специального детектора для дальнего УФ диапазона и анализа галогенов. Использование патентованной технологии HDD детектирования позволяет проводить анализ от суб-ppb до процентного уровня из одной пробирки;
  • Дополнительный монохроматор HiStab для истинно одновременного измерения сигнала внутреннего стандарта;
  • Многофункциональный пакет программного обеспечения;
  • Возможность установки уникальных параметров плазменного источника и регистрации сигнала для каждой аналитической линии;
  • Удобство и простота в работе.


В конфигурации Ultima Expert предусмотрено снижение эксплуатационных расходов за счет следующих элементов:

  • Полностью разборная горелка с запатентованной системой оболочного газа используется на протяжении всего срока эксплуатации. Инжектор увеличенного диаметра 3 мм в совокупности с дополнительным потоком оболочного газа в практически исключает блокировку инжектора, увеличивая интервалы технического обслуживания;
  • Низкий расход аргона – 12,2 л/мин в стандартном режиме;
  • Блок горелки оптимизирован на распыление концентрированных растворов, что позволяет снизить расход реактивов и уменьшить количество циклов разбавления;
  • Система детектирования, оптическая система и генераторный блок не требуют обслуживания на протяжении всего срока эксплуатации.


В комплект программного обеспечения Ultima Expert входят:

  • ICP Analyst 5.4 – основной программный пакет; включает управление процессом анализа, выбор параметров, создание методов измерения, обработка результатов, компоновка аналитических отчетов, блок статистической обработки калибровочных зависимостей, процедуры контроля качества анализа;
  • MASTER с встроенной базой спектральных линий S3-base – помощник в подборе спектральных линий свободных от наложений, прогнозирование спектральных параметров по реальным спектрам, оценка спектральных констант в материнских растворах;
  • IMAGE Navigator – программа для визуализации и обработки полного спектра и калибровки режима качественного/полуколичественного анализа;
  • QC2000 – сервисная подпрограмма со встроенными алгоритмами диагностики; включает процедуру измерения спектрального разрешения, определение пределов обнаружения, вычисление спектральных констант.


Дополнительные принадлежности: автосамплер AS-500, генератор азота, циркуляционный охладитель, увлажнитель аргона, комплекты распылительных систем для подачи в плазму (растворов на основе плавиковой кислоты, высокосолевых растворов, растворов на основе масла и нефтепродуктов), микрораспылительная система, патентованная гидридообразующая распылительная камера CMA, распылительная камера с Пельтье охлаждением (для анализа летучих органических растворителей). Кроме того, для упрощения процесса подготовки проб к анализу можно использовать специальные системы микроволнового разложения или нагревательные платформы открытого типа.

Параметры Значения
Ultima Expert Ultima Expert LT

Пределы обнаружения по основным элементам, мкг/л

Li - 0.5; Na - 0.6; Mg - 0.03; Al - 0.2; Si - 1.3; Cr - 0.2; Mn - 0.05; Fe - 0.2
Ni - 0.3; Cu - 0.2; Zn - 0.2; As - 1.2; Zr - 0.3; Pd - 1.1; Ag - 0.6; Sn - 1.3
Ba - 0.04; W - 2; Os - 0.13; Ir - 2; Pt - 1.3; Au - 0.6; Pb - 1.5
La - 0.6; Eu - 0.15; Gd - 0.8; Th - 1.9; U - 1.4

Спектральный диапазон, нм

120 – 800

160 – 800
120-160 (УФ опция)

Оптическая система

термостабилизированный монохроматор Черни-Тернера

Фокусное расстояние, мм

1000

Переменные щели

Входная щель – 10, 20 мкм
Выходная щель – 15, 80 мкм

Дифракционная решетка
- количество штрихов, штр/мм
- размер, мм


2400 (голографическая)
110 х 110

Оптическое разрешение
- в 1 порядке
- во 2 порядке

<5 пм в диапазоне 120-320 нм
<11 пм в диапазоне 320-800 нм

<5 пм в диапазоне 160-320 нм
<11 пм в диапазоне 320-800 нм

Опции:

- сдвоенная дифракционная решетка, штр/мм

2400 и 4320

- оптическое разрешение в 1 порядке

<6 пм в диапазоне 120-450 нм
<11 пм в диапазоне 450-800 нм

- полихроматор, м

0,5 или 1

Генератор

твердотельный, с водяным охлаждением
40,68 МГц

Горелка

полностью разборная
корундовый инжектор с внутренним диаметром 3 мм
внешняя и внутренняя трубки стеклянные

Система ввода проб

концентрический распылитель и циклонная камера
3-х канальный перистальтический насос
смеситель покровного газа

Детектор

HDD система ФЭУ с автоматической подборкой усиления
динамический диапазон – 10 порядков

Габаритные размеры (ДхШхВ), см

169,6 х 69,8 х 60,4

Вес, кг

205

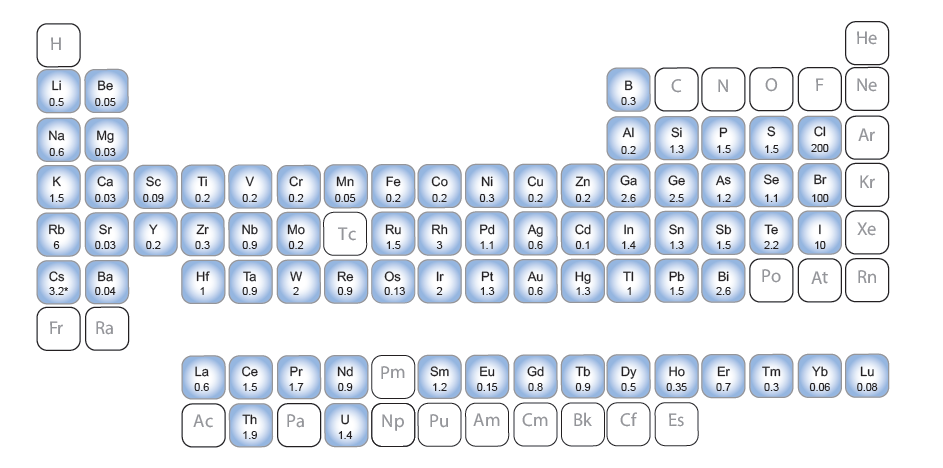

Пределы обнаружения, мкг/л (* в мг/л)

ultima_expert_typical_detection_limits
