HORIBA Scientific предлагает новое поколение линейных матричных детекторов InGaAs серий Synapse и Symphony, обладающих повышенной чувствительностью для измерений в условиях слабой освещенности в ближней инфракрасной области (БИК). Охлаждение матрицы детекторов Synapse – глубокое термоэлектрическое, Symphony – жидким азотом. Серия Symphony HP доступна со стандартными датчиками и датчиками расширенного спектрального диапазона.

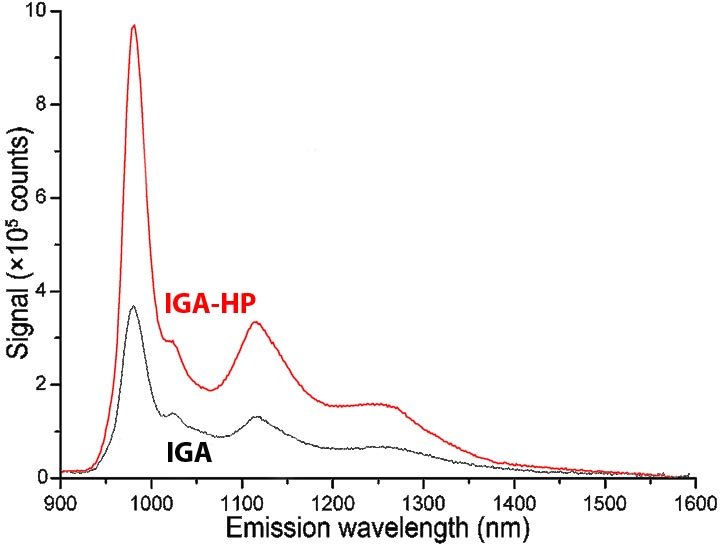

Новый Symphony IGA-HP предлагает 3-5-кратное увеличение чувствительности. Улучшенная чувствительность продемонстрирована в спектральных измерениях фотолюминесценции одностенных углеродных нанотрубок (ОУНТ), представленных на рисунке ниже. Эти измерения были выполнены в одинаковых условиях для стандартного Symphony IGA и нового Symphony IGA-HP. Спектр, полученный с улучшенным IGA-HP (красный) отражает 3-кратное увеличение сигнала по отношению к стандартному IGA (серый).

Для управления системой «детектор-спектрометр» используется программное обеспечение HORIBA SynerJY. Управление детекторами возможно при помощи ПО LabView VIs, доступно также SDK. Кроме того, HORIBA предлагает гибкое ПО для интеграции детектора в существующую установку или в качестве компонента OEM. Интерфейс USB 2.0 обеспечивает простоту использования.
Основные приложения
Рамановская (КР) спектроскопия в ближнем ИК-диапазоне, фотолюминесценция полупроводников, исследование одностенных углеродных нанотрубок, исследование нанопроводников.
Параметры | Значение |
Symphony II 1700 | Symphony II 2200 | Synapse 1700 | Synapse 2200 |
Тип сенсора | линейный InGaAs |
Охлаждение матрицы | криогенное -103°C для минимизации темнового шума | термоэлектрическое -60°C для минимизации темнового шума -75°C при внешнем водном охлаждении |
Динамический диапазон | 16 бит |
Разрешение сенсора /размер пикселя | 512:1Пкс/25х500мкм 512:1Пкс/50х500мкм 1024:1Пкс/25х500мкм | 512:1Пкс/25х250мкм 512:1Пкс/50х250мкм 1024:1Пкс/25х250мкм | 512:1Пкс/25х500мкм 512:1Пкс/50х500мкм 1024:1Пкс/25х500мкм | 512:1Пкс/25х250мкм 512:1Пкс/50х250мкм 1024:1Пкс/25х250мкм |
Спектральный диапазон | 800–1700 нм | 1000–2200 нм | 800–1700 нм | 1000–2200 нм |
Шум считывания | 0,5–0,8 ke- rms (при высоком усилении) 5–7 ke- rms (при низком усилении) | 0,5–0,8 ke- rms (при высоком усилении) 5–8 ke- rms (при низком усилении) | 0,5–0,7 ke- rms (при высоком усилении) 5–7 ke- rms (при низком усилении) |
Усиление | 58 e- /счет (при высоком усилении) 1545 e- /счет (при низком усилении) |
Темновой ток | 3-7 ke-/p/s | 2 Me-/p/s | 19-56 ke-/p/s при -60°C (в зависимости от модели) 7-21 ke-/p/s при -75°C | 5 Me-/p/s |
Полная емкость потенциальной ямы пикселя | 5 Мe- (при высоком усилении) 130 Мe- (при низком усилении) |
Нелинейность отклика | менее 1% |
Интерфейс | USB 2.0 |
