Научная камера EFiS UV EMCCD

Научная камера ПЗС с технологией электронного усиления EMCCD.

  • высокое разрешение сенсора 1004x1002 Пкс;
  • большое поле зрения;
  • квантовая эффективность 65%.

HORIBA EFiS UV EMCCD – научная камера ПЗС с технологией электронного усиления EMCCD. Размер сенсора 1004x1002 обеспечивает оптимальное разрешение данных при покадровой передаче, преимуществом является то, что не требуется использование заслонки для падающего света.

Камера сочетает в себе высокую чувствительность, скорость и высокое разрешение. EFiS использует охлаждение Пельтье компании Texas Instruments, устройство передачи 1 Мпкс кадра Impactron, которое обеспечивает квантовую эффективность до 65%. Окно пропускания кремния в передней части матрицы позволяет получать данные, начиная от 180 нм. Камера использует 16-битный аналагово-цифровой конвертер, стандартный вывод CameraLink, чтобы предложить лучшее, надежное и экономически эффективное решение для интерфейса.

EFiS UV EMCCD полностью совместима с программным обеспечением для анализа изображений XCAP от EPIX и MicroManager, которое предоставляет полноценную и бесплатную программную платформу для автоматизированной микроскопии. Установленная на спектрометр HORIBA, камера полностью совместима с программным обеспечением VSPEC-PRO (ПО для сложных спектральных решений и визуализации).

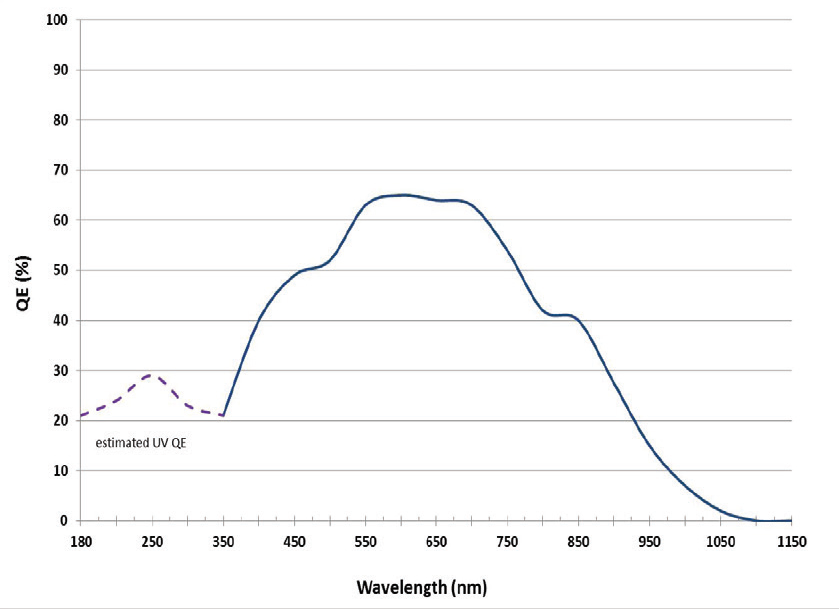

Зависимость квантовой эффективности камеры от длины волны







Типичные приложения
Астрономия, флуоресцентные изображения/спектроскопия, микроскопия супер разрешения, гиперспектральные изображения, LIBS, детекция единичных молекул, контроль качества солнечных батарей.

Параметры Значение

Сенсор

EMCCD (Texas Instruments TC285SPD)

Разрешение сенсора

1004 x 1002 Пкс

Размер пикселя

8 х 8 мкм

Квантовая эффективность QE

65% при 530 нм, 24% при 200 нм

Электронное усиление

до 1000 крат

Спектральный диапазон

180 – 1100 нм

Нелинейность

менее 1%

Скорость

30 кадр/сек, увеличивается в режимах Binning, ROI

Динамический диапазон

89 дБ

Темновой ток

менее 1e / пкс / сек
